时代仪器文章目录
相关时代仪器
| 时代TH200数显A型邵氏硬度计 |
| 时代THBRV-187.5D/THBRVP-187.5E电动(数显 |
| 时代THB-3000E/THBS-3000E/THBS-3000DB直读 |
| THBP-62.5数显小负荷布氏硬度计 |
| TMVP-1/TMVP-1S大屏数显自动(手动)转 |
| 时代TMVM-1触摸屏显微维氏硬度计 |
推荐时代仪器
锻轧钢球的硬度测试
锻轧钢球的硬度测试---公称直径
适用从20mm~130mm范围的钢球；
锻轧钢球的硬度测试---钢球硬度的规定
钢球硬度应符合下表的规定
钢球硬度表
|
牌号 |
平均体积硬度（HRC） |
表面硬度(HRC) |
|
QA~60 |
≥60 |
-- |
|
QA~50 |
≥50 |
-- |
|
AB~45 |
-- |
≥45 |
|
AB~35 |
-- |
≥35 |
注：根据协议可供应不保证硬度的钢球；
锻轧钢球的硬度测试---检测方法
钢球表面用肉眼进行检查。钢球的表面硬度按GB 230《金属洛氏硬度试验法》测定。每个抽检钢球上测定4个点，其中两个点在钢球轧制时的“NS两极区”，另两个在钢球轧制时的“AB赤道区”，取其算术平均值。
钢球平均体积硬度按GB 230测定，每个钢球测5个点，其中1个点在钢球表面，另4个点分别在钢球同一全剖面上的3/4R、1/2R、1/4R及球心处。
钢球平均体积硬度计算：
平均体积硬度=0.289×表面硬度值+0.437×（3/4R）处硬度值+0.203×（1/2R）处硬度值+0.063×（1/4R）处硬度值+0.009×芯部硬度值HRC。

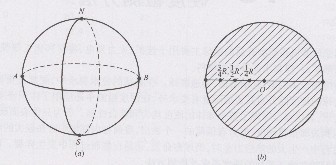

钢球硬度检测点示意图
阅读本文的用户还对以下文章感兴趣：
轧辊硬度检测方法
硬度试验及概述
铸铁硬度换算
