淬透性曲线

淬透性曲线是钢淬透性硬度检测方法之一。利用“钢的淬透性末端淬火试验法”绘得的沿试样轴向的硬度变化曲线，即“硬度至水冷端(末端)距离”曲线，称为淬透性曲线。

由于淬透性曲线同一种钢的化学成分、晶粒度和组织会稍有差异，其末端淬火试样上各点的硬度会在一定范围内波动，故淬透性曲线实际上是一条相当宽的带(称淬透性带)。工业用钢的淬透性曲线几乎均已测绘出来，需用时可以查阅有关于册。

根据淬透性曲线可以知悉钢淬透性的大小。例如40Cr钢及45钢的淬透性曲线分别如下图所示。由图可大致判定，在具有相同硬度值的条件下，该硬度值所对应的距水冷端距离，40Cr钢远大于45钢，即40Cr钢的淬透性优于45钢的淬透性。

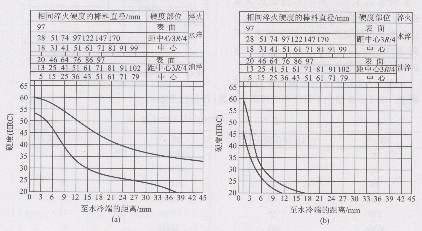

                                40Cr钢（a）和45钢（b）的淬透性曲线
