硬度在图纸上表示方法的通用原则

很多用户对硬度在图纸上的表示方法很感兴趣，所以东方嘉仪小编在这里给大家整理了硬度在图纸上表示方法的通用原则，希望给大家在学习硬度表示方面带来些帮助。

硬度在图纸上表示方法的通用原则一、零件图纸上的热处理技术要求是指成品零件热处理最终状态应达到的技术指标。

硬度在图纸上表示方法的通用原则二、热处理技术要求可以用已标准化的符号、代号注明，也可以用文字说明，文字说明一般写在图面右下角的标题栏上方，与其他工艺要求写在一起。能在图形上标注的，尽量避免用文字说明。

硬度在图纸上表示方法的通用原则三、技术要求标注必须简明、准确、完整、合理。如果技术内容要求较多，且另有技术标准或技术规范的，除标注主要内容外，可写明按某标准技术规范执行。

硬度在图纸上表示方法的通用原则四、技术要求的指标值，不能只标注一个固定数值，如50HRC，应采用范围表示法标出上、下限，如60～65HRC；DC=0.8~1.2。也可用偏差表示法以技术要求的下限名义值下偏差零加上上偏差表示，如60HRC；DC=0.8。特殊情况下也可只标注下限值或上限值，如不小于50HRC，不大于229 HB。布氏法也有用对印痕直径的大小要求来进行硬度标注。

硬度在图纸上表示方法的通用原则五、各种表面热处理零件均应标注表面硬度、有效硬化层深度、处理方法、层深代号及测量方法符号。详情见下表：

                                    各种表面处理零件代号硬化层深和测定方法

注：标注时单位（mm）可省略。

硬度在图纸上表示方法的通用原则六、零件局部热处理时需将有硬化要求的部位在图形上用粗点划线框出，如果是轴对称零件，也可用一条粗点划线面在热处理部位外侧表示。

硬度在图纸上表示方法的通用原则七、要求零件硬度检测必须存指定点(部位)时，用下图符号表示。

 硬度测量点符号标注方法

硬度在图纸上表示方法的通用原则八、如零件形状复杂．热处理技术要求难以标注，用文字说明又不易表达时，可另附图示。此时附图上与热处理无关的内容均可省略。

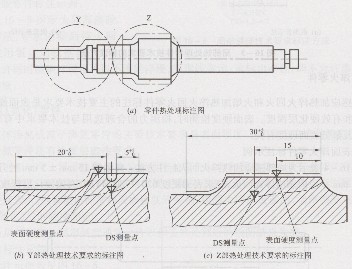

在下图中对称轴30 mm(可正5mm)点划线段内进行表面淬火回火处理。硬度测试点在图示10mm处。


                    复杂零件热处理技术要求的标注方法
