正火、退火及淬火回火(包括调质)零件

正火、退火及淬火回火或调质作最终热处理的零件和钢铁材料，其硬度标注多用布氏硬度(GB 231)或洛氏硬度(GB／T 230)表示，也可用其他方法表示。对于淬火回火钢材零件宜用洛氏C标尺和洛氏B标尺；对于正火、退火的钢铁材料可用布氏硬度，可以采用范围表示法，也可用下限值或上限值表示，如≤244HBS；≥202 HBS。

此外，对于布氏硬度有时还以压痕直径范围或大小来作为硬度要求。如65 Mn弹簧钢，热处理工艺为830℃油淬480℃回火，硬度要求布氏压痕直径>3.7 mm。此时，压痕直径的要求就限定了检测条件必须满足检测力为29.42 kN(3000 kgf)钢球直径为10mm。当布氏压痕直径>3.7 mm时，相对应的硬度值要求为<269 HBS。这种表示法视为规定了检测条件，是一种有利于准确性的要求。

同一零件的不同部位有不同热处理技术要求时应在图纸上文字说明中写明：如局部热处理。在图纸上应按通用原则要求标出需热处理的部位和技术要求，见下图。

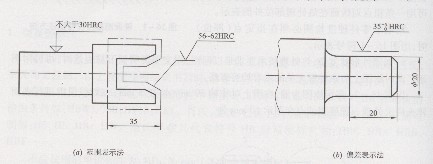

                                 局部热处理零件技术要求的标注方法
阅读本文的用户还对以下文章感兴趣：
钢的淬透性硬度检测方法---淬火装置
表面淬火零件
硬化层深度检测——钢铁零件表面淬火后的硬度
