| 时代TH200数显A型邵氏硬度计 |
| 时代THBRV-187.5D/THBRVP-187.5E电动(数显 |
| 时代THB-3000E/THBS-3000E/THBS-3000DB直读 |
| THBP-62.5数显小负荷布氏硬度计 |
| TMVP-1/TMVP-1S大屏数显自动(手动)转 |
| 时代TMVM-1触摸屏显微维氏硬度计 |
渗氮层脆性检验
渗氮层脆性检验一、渗氮层脆性级别按维氏硬度印痕边缘碎裂程度分为5级。
渗氮层脆性分级表
|
级别 |
渗氮层脆性级别说明 |
|
1 |
压痕边角完整无缺 |
|
2 |
压痕一边或一角碎裂 |
|
3 |
压痕二边或三角碎裂 |
|
4 |
压痕三或三角碎裂 |
|
5 |
压痕四边或四角碎裂 |

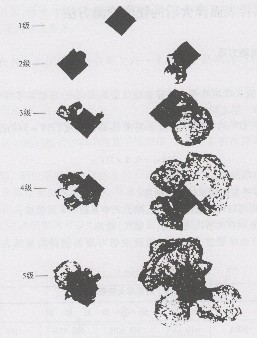

渗氮层脆性级别图
98.07N（10kgf）检测力×100
渗氮层脆性检验二、检验渗氮层脆性，采用维氏硬度计，检测力规定用98.07 N(10 kgf)，加检测力必须缓慢(在5～9 s内完成)，加检测力后停留5~10 s，然后卸除检测力。
如有特殊情况，经协商，可采用49.03N(5 kgf)或294.21(30 kgf)的检测力，但须按表值换算。
压痕级别换算表
|
试验力N（kgf） |
压痕级别换算 |
||||
|
49.03（5） |
1 |
2 |
3 |
4 |
4 |
|
98.07（10） |
1 |
2 |
3 |
4 |
5 |
|
294.21（30） |
2 |
3 |
4 |
5 |
5 |
渗氮层脆性检验三、维氏硬度压痕在显微镜放大100倍下进行检查。每件至少测三点，其中两点以上处于相同级别时，才能定级，否则，需重复检测一次。
渗氮层脆性检验四、渗氮层脆性应在零件工作部位或随炉试样的表面上检测，一般零件1～3级为合格，重要零件1～2级为合格，对于渗氮后留有磨痕的零件，也可在磨去加工余量后的表面上进行测定。
渗氮层脆性检验五、经气体渗氮后的零件，必须进行检验。
阅读本文的用户还对以下文章感兴趣：
渗氮(氮化)零件
渗碳和碳氮共渗零件
钢铁零件渗氮(氮化)后硬度检测方法
